KSS-Anlage

In der Tiefbohrtechnik die Zusammenfassung aller Geräte und Bauteile, die zum Kühlschmierstoffkreislauf gehören. Je nach Betrieb kann eine KSS-Anlage eine Maschine oder eine ganze Maschinengruppe versorgen.

Bei der ELB-Tiefbohrbearbeitung auf konventionellen Werkzeugmaschinen, insbesondere auf Bearbeitungszentren kann die KSS-Versorgung des Tiefbohrprozesses ggf. auch von der an der Maschine vorhandenen (leistungsfähigen) Standard-KSS-Anlage versorgt werden.

Folgende Baugruppen können zur KSS-Anlage gehören:

• KSS-Behälter/KSS-Tank

• KSS-Kühlaggregat

• Hochdruck-Pumpenanlage

• Späneauffangwanne mit Schmutzöltank/Späneförderer

• KSS-Reinigungsanlage/Filter

• Späneentölung/Spänezentrifuge (-schleuder)

• ein separater Steuerschrank

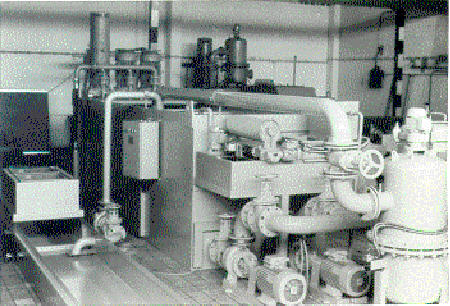

Teilansicht einer KSS-Anlage für eine größere BTA-Tiefbohranlage
(Ausführung ohne Späneförderer).

In der Bildmitte der Kühlmitteltank mit aufgebauter Druckpumpenanlage, rechts vorn die Filteranlage, links ein Ausschnitt der Späneauffangwanne mit darauf befindlichem Spänewagen, daneben am Boden die Schmutzölpumpe (Rückförderpumpe).
