Anbohrbuchse

zurück Seite 1 des Tiefbohrlexikons

siehe auch Anbohrführung (u.a. ELB-Tabelle)

Die Anbohrbuchse dient zur Führung des Werkzeugs beim Anbohrvorgang. Sie ist für die Qualität der Bohrung und damit für den gesamten Bohrvorgang von großer Bedeutung.

Die Anbohrbuchse soll bei mittleren Durchmessern nicht mehr als 0,02 mm größer sein als das Werkzeug. Dieses Maß sollte häufiger kontrolliert werden. Ist das Maß größer, so treten folgende Nachteile auf:

1.) Das Werkzeug ist einer erhöhten Bruchgefahr beim
     Anbohren ausgesetzt.

2.) Der Anbohrtrichter wird größer.

3.) Die Standlänge des Werkzeuges pro Anschliff wird herabgesetzt.

4.) Die Anbohrbuchse kann beschädigt werden.

5.) Die zusätzlich umlaufenden Radialkräfte, deren Größe
     pro Umdrehung schwanken kann, bringen zusätzliche
     Kräfte in die Werkstückspannung hinein.

Die Anbohrbuchse soll möglichst dicht an das Werkstück heranreichen. Insbesondere bei kleinen Werkzeug-Durchmessern, besonders beim Einlippenbohren, soll sie möglichst am Werkstück anliegen.

Anbohrbuchsen sind geschliffen und gehärtet, bei kleineren Bohr- durchmessern ggf. auch aus Hartmetall gefertigt.

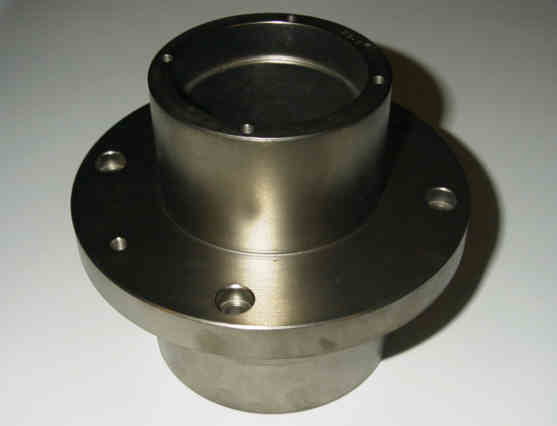

Anbohrbuchse (hier Sonderausführung zur Montage in einer Werkstückaufnahme für das BTA-Bohren)

Tabellenwerk Tiefbohren

Nennmass der
Bohrbuchse [mm]

Bohrbuchsen-
übermaß [mm]

12,00 - 17,99

+0,006 - + 0,017

18,00 - 29,99

+0,007 - + 0,020

30,00 - 49,99

+0,009 - + 0,025

50,00 - 79,99

+0,010 - + 0,029

80,00 - 119,99

+0,012 - + 0,034

120,00 - 179,99

+0,014 -  + 0,039

180,00 - 249,99

+0,015 - + 0,044

250,00 - 314,99

+0,017 - + 0,049

315,00 - 399,99

+0,018 -  + 0,054

400,00 - 499,99

+0,020 -  + 0,060

Richtwerte zum Bohrbuchsenspiel bei Tiefbohrwerkzeugen
Hier BTA- und Ejektor Tiefbohrwerkzeuge,
kleinere und ELB-Tiefbohrwerkzeuge siehe Tabelle
Anbohrführungsspiel
