(Zeichen: vc) die Geschwindigkeit zwischen Werkstück und Werkzeug in Schnittrichtung (üblicherweise angegeben in m/min oder m/s). Eine Bewegung in Schnittrichtung bewirkt nur eine einmalige Spanabnahme, d.h. die Bewegung in Vorschubrichtung wird nicht berücksichtigt.
Index der Begriffe, die im Zusammenhang mit der Schnittbewegung zu sehen sind, ist immer c (von engl. cutting direction), z.B. Schnittweg (lc) und
Schnittgeschwindigkeit (vc).
|
|
|
|
Zusammenhang zwischen Schnitt-, Wirk- und Vorschubrichtung sowie den entsprechenden Geschwindigkeiten beim BTA-Tiefbohren
(hier reduziert auf einen Punkt der Schneidkante)
|
|
|
|
|
|
 |
|
|
|

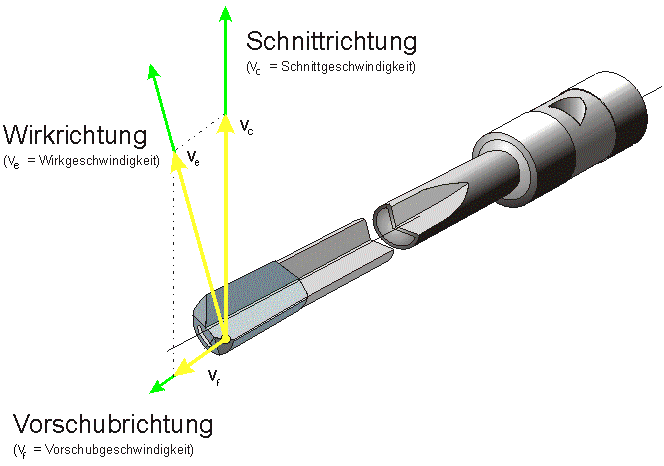

Zusammenhang zwischen Schnitt-, Wirk- und Vorschubrichtung sowie den entsprechenden Geschwindigkeiten beim ELB-Tiefbohren
(hier reduziert auf einen Punkt der Schneidkante)
|
|
|
|
Schnittgeschwindigkeitstabelle für das ELB-Tiefbohren:
|
|
|
|
|
Werkstückstoff
|
Schnittgeschwindigkeit vc [m/min]
30 40 50 60 70 80 90 100 110 120
|
|
Baustahl, Automatenstahl; Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Vergütungsstahl; Rm < 900 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Vergütungsstahl; Rm<1100 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Einsatzstahl; Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Einsatzstahl; Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Nitrierstahl; Rm<1100 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Ferritische Edelstähle (hitzebeständig)
|
|
|
|
|
|
|
|
|
|
|
|
|
Austenitische Edelstähle (nichtrostend)
|
|
|
|
|
|
|
|
|
|
|
|
Werkzeugstähle; Rm< 1250 N/mm2
|
|
|
|
|
|
|
|
|
|
|
|
Hochtemp. Legierungen auf Ni-Co-Fe Basis
|
20 - 50
|
|
|
|
|
|
|
|
|
|
Gußeisen unlegiert, legiert; HB<300 N/mm2
|
|
|
|
|
|
|
|
|
|
Gußeisen, GGG, GTW, GTS; HB<400 N/mm2
|
|
|
|
|
|
|
|
|
AL-Legierungen (je nach Si-Anteil)
|
|
|
|
|
|
|
bis 300
|
|
Messing und Bronze; Rm< 500 N/mm2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Werkstückstoff
|
Schnittgeschwindigkeit vc [m/min]
50 60 70 80 90 100 110 120 130 140
|
|
Baustahl, Automatenstahl Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
Vergütungsstahl Rm < 900 N/mm2
|
|
|
|
|
|
|
|
|
Vergütungsstahl Rm<1100 N/mm2
|
|
|
|
|
|
|
|
|
|
Einsatzstahl Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
Einsatzstahl Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
Nitrierstahl Rm<1100 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Ferritische Edelstähle (hitzebeständig)
|
|
|
|
|
|
|
|
|
|
Austenitische Edelstähle (nichtrostend)
|
|
|
|
|
|
|
|
|
|
Werkzeugstähle Rm<1250 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Hochtemp. Legierungen auf Ni-Co-Fe Basis
|
20 - 60
|
|
|
|
|
|
|
|
|
|
|
Stahlguss Rm < 700 N/mm2
|
|
|
|
|
|
|
|
|
|
|
Gußeisen unlegiert, legiert; HB < 320 N/mm2
|
|
|
|
|
|
|
|
|
|
|
AL-Legierungen (je nach Si-Anteil)
|
|
|
|
|
|
|
|
|
bis 400
|
|
Messing und Bronze Rm< 800 N/mm2
|
|
|
|
|
|
bis 240
|
|
|
|
|
