Kräfte am BTA-Werkzeug

zurück Seite 1 des Tiefbohrlexikons

An Tiefbohrwerkzeugen, hier ist der Werkzeugkopf und das Bohrrohr gemeint, wirken während des Zerspanvorganges unterschiedliche Kräfte und Momente. Diese lassen sich wie folgt einteilen (nach ISF):

  • Zerspankraft an der(den) Schneide(n)
  • Reibkräfte (insbesondere an Führungsleisten und Rundschliffase)
  • Umformkräfte (insbesondere an den Führungsleisten)
  • Vom KSS verursachte Kräfte (Öldruck und -impuls bei Flußrichtungsänderung im Spanmaul)
  • Massenkräfte (Gewichts- und Fliehkraft bei rotierendem Werkzeug)

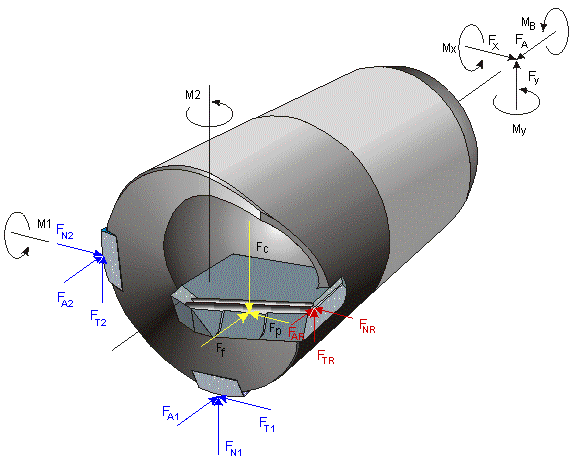

Das Bild zeigt die wesentlichen Kräfte und Momente, die am Werkzeug wirken. Die Massenkräfte sowie die vom KSS verursachten Kräfte sind hier vernachlässigt worden.

Am Bohrrohr (beim ELB = Schaft) angreifende Kräfte und Momente:

MB = Bohrmoment,       Mx = Einspannmoment, My = Einspannmoment
FA = Achsialkraft,           Fx = Einspannkraft, Fy = Einspannkraft

Die Komponenten der Zerspankraft:

  • Ff = Vorschubkraft
  • Fc = Schnittkraft
  • Fp = Passivkraft
    		•

    Weitere Bezeichnungen:
    (hier die direkt am Kopf angreifenden Kräfte und Momente)

    M1 = Moment um Leiste 1
    FA1 = Achsialkraft an Leiste 1
    FN1 = Normalkraft an Leiste 1
    FT1 = Tangentialkraft an Leiste 1

    M2 = Moment um Leiste 2
    FA2 = Achsialkraft an Leiste 2
    FN2 = Normalkraft an Leiste 2
    FT2 = Tangentialkraft an Leiste 2

    FAR = Achsialkraft an der Rundschliffase
    FNR = Normalkraft an der Rundschliffase
    FTR = Tangentialkraft an der Rundschliffase
