Führungsleistenanschliff

zurück Seite 1 des Tiefbohrlexikons

Geometrische Gestaltung der Führungsleiste, insbesondere die ihrer Stirnseite und der seitlichen Einlauffase. Bei auswechselbaren Leisten kann zusätzlich der Umfangsradius kleiner geschliffen sein als der Werkzeugnennradius. Bei gelöteten Köpfen ist ggf. ein Hinterschliff vorhanden.

R1

R2

Geometrieanpassung zur Verbesserung der Gebrauchseigenschaften von Führungsleisten
  • anpassen des axialen Einlauffasenwinkels ß
  • polieren der Leistenoberfläche
  • anpassen des seitlichen Einlauffasenwinkels durch
       Veränderung des Leistenradius R    1
  • günstiger aber in der Herstellung aufwendiger als
       eine Fase ist die Verrundung der axialen Seite mit R    2
    		•

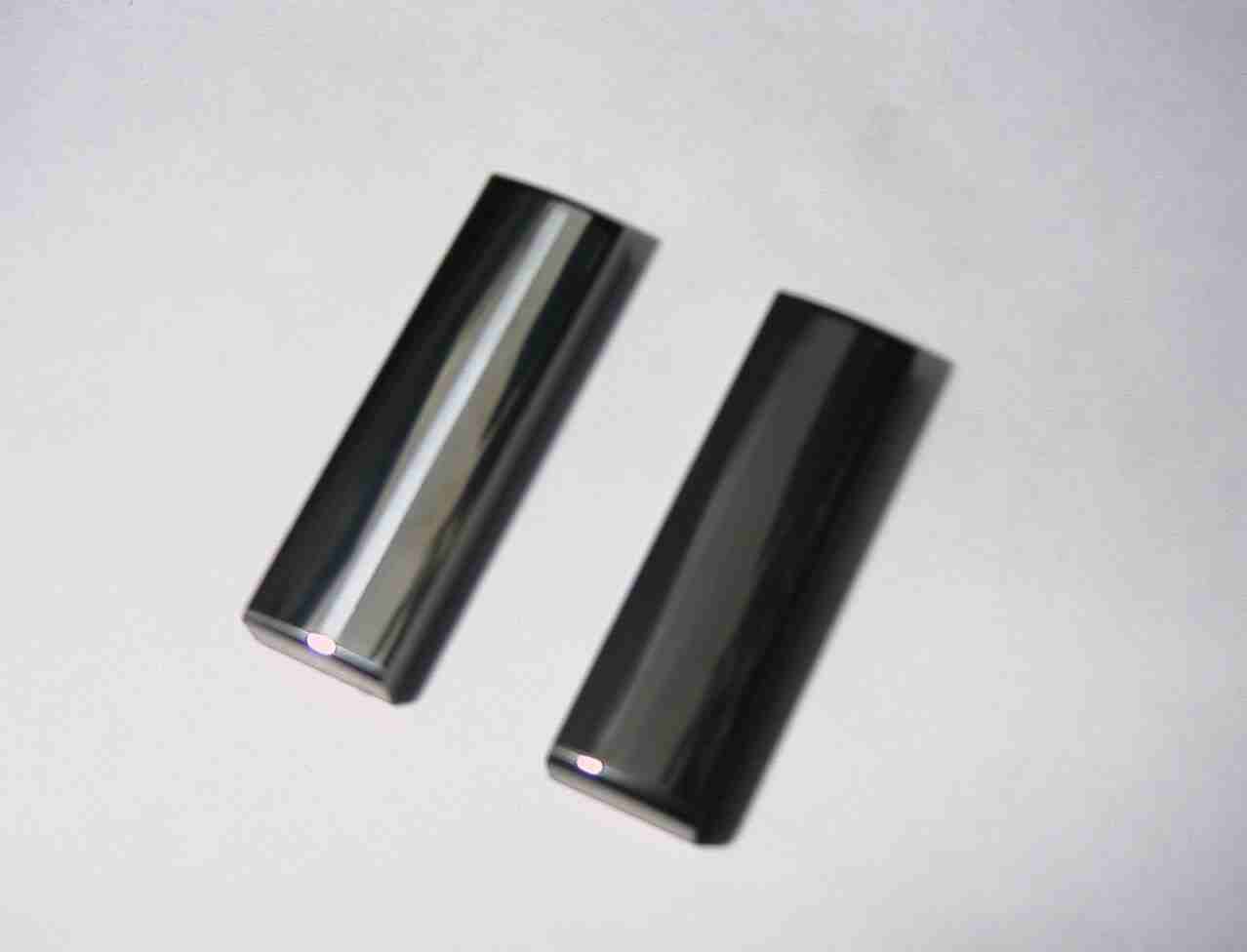

    Polierte Führungsleisten
    (links HM Leiste, rechts Keramikleiste)
